產品概述
普通列管式換熱器因其結構簡單，造價低廉，通用性強等得到了廣泛的應用。但對高粘度物料進行換熱操作，換熱效率則顯著降低，且由干管內存在較大的斷面溫度分布不均勻性，因而也會產生其他質量劣化問題。
針對這一難題，本公司長期跟蹤相關動向，并與有關科研所合作攻關，成功開發出H型高效換熱器。本系列換熱器換熱管采用靜態混合元件，其總傳熱系數比普通換熱器提高3-6倍。靜態混合元件在傳質方面的表現已得到業內人士的認同。H型高效換熱器的開發成功，再一次以實踐證明了傳熱與傳質的相似性理論。
性能特點
H型高效換熱器除具有一般列管式換熱器的優點外，還具有以下特點：
1、傳熱效率普通提高，尤其是對高粘度物料。
2、管內物料不存在斷面溫度分布不均勻性。
3、管程具有一定的自潔作用。
4、為達到相同換熱效果，可降低傳熱溫差而降低熵損，提高熱能利用率。
5、為達到相同換熱效果，可減少傳熱面積，減少裝置占地面積。
適用范圍
H型高效換熱器特別適用于對高粘度物料的換熱操作，其粘度范圍為50-500000cp。廣泛應用于石油化工、食品工業和合成纖維方面。如PBT、PET工聚丙烯晴、聚對苯二甲酸乙二酯等(詳細設計、選型請與德力科公司技術部聯系)。

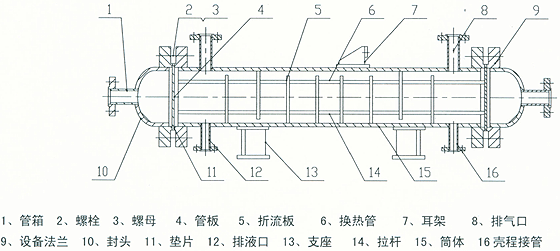

結構形式
注：1、本系列為固定管板式。
2、換熱管采用正三角形排列，按標準規定選用。
3、折流板為弓形圓缺形，缺口位置上下型和左右型均可。
4、殼程進口未設防沖板，如需要可在訂貨時提出。
5、安裝方式分立式和臥式。
6、管子與管板采用焊接。
7、本系列中設備法蘭均為凹凸面法蘭，接管法蘭根據工藝計算選用或用戶指定。
技術參數
產品型號 |
公稱直徑DN
(mm) |
換熱管規格 |
管子數 |
換熱面積m2公稱值/計算值 |
管程通道面積
m2 |
管長 |
750 |
1000 |
1500 |
SLH150 |
159×4.5 |
Ф19 |
15 |
0.5/0.62 |
1/0.85 |
1.5/1.29 |
0.0022 |
Ф25 |
10 |
0.5/0.55 |
0.8/0.75 |
1/1.14 |
0.0027 |
SLH200 |
219×6 |
Ф19 |
36 |
1.5/1.50 |
2/2.04 |
3.0/3.11 |
0.0053 |
Ф25 |
22 |
1/1.21 |
1.5/1.64 |
2.5/2.50 |
0.0060 |
SLH250 |
273×6 |
Ф19 |
69 |
3/2.88 |
4/3.91 |
6/5.97 |
0.0102 |
Ф25 |
40 |
2/2.20 |
3/2.98 |
5/4.55 |
0.0110 |
SLH300 |
325×8 |
Ф19 |
106 |
/ |
6/6.00 |
9/9.17 |
0.0157 |
Ф25 |
62 |
|
5/4.64 |
7/7.06 |
0.0170 |
SLH400 |
400×10 |
Ф19 |
195 |
/ |
11/11.05 |
17/16.86 |
0.0290 |
Ф25 |
110 |
|
8/8.20 |
13/12.52 |
0.0301 |
注：(1)壓力：0.6、1.0、1.6、2.5MPa四種(真空可按0.6MPa選用)
(2)溫度：按材料許用溫度選用，本系列設計溫度為200℃，可按相關規定升溫降壓使用。
(3)材料：主要有16MnR、1Crl8Ni9Ti、Q235-A、OCrl7Nil2Mo2Ti。

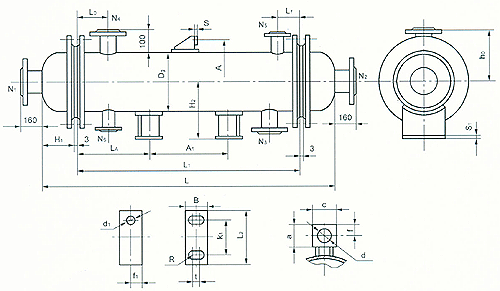

安裝尺寸
H150型
參 數mm |
壓 力MPa |
0.6 |
1.0 |
1.6 |
2.5 |
管 長 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
接管 |
|
L0=100 h0=239.5 |
L1 |
28 |
32 |
36 |
38 |
DN |
N1-2=50 N3-4=40 N5-6=20 |
臥式
支座 |
A1 |
242 |
492 |
992 |
242 |
492 |
992 |
242 |
492 |
992 |
242 |
492 |
992 |
|
LA=250 H2=280 L2=170 K1=90 d1=20
f1=60 B=140 R=10 t=20 S1=10 |
立式支座 |
A=442 d=24 f=30 S=6 c=100 a=60 共2只 |
H1 |
72 |
L1 |
742 |
992 |
1492 |
742 |
992 |
1492 |
742 |
992 |
1492 |
742 |
992 |
1492 |
L |
892 |
1142 |
1642 |
892 |
1142 |
1642 |
892 |
1142 |
1642 |
892 |
1142 |
1642 |
重量 |
107 |
118 |
140 |
119 |
130 |
152 |
129 |
140 |
162 |
141 |
152 |
174 |
H200型
參 數mm |
壓 力MPa |
0.6 |
1.0 |
1.6 |
2.5 |
管 長 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
接管 |
|
L0=100 h0=239.5 |
L1 |
30 |
32 |
38 |
40 |
DN |
N1-2=50 N3-4=50 N5-6=20 |
臥式
支座 |
A1 |
242 |
492 |
992 |
242 |
492 |
992 |
242 |
492 |
992 |
242 |
492 |
992 |
|
LA=250 H2=310 L2=215 K1=120 d1=20
f1=60 B=140 R=10 t=20 S1=10 |
立式支座 |
A=506 d=24 f=30 S=6 c=100 a=60 共2只 |
H1 |
88 |
L1 |
742 |
992 |
1492 |
742 |
992 |
1492 |
742 |
992 |
1492 |
742 |
992 |
1492 |
L |
924 |
1174 |
1674 |
924 |
1174 |
1674 |
924 |
1174 |
1674 |
924 |
1174 |
1674 |
重量 |
135 |
162 |
206 |
150 |
185 |
220 |
160 |
185 |
231 |
185 |
210 |
254 |
H250型
參 數mm |
壓 力MPa |
0.6 |
1.0 |
1.6 |
2.5 |
管 長 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
接管 |
|
L0=100 h0=239.5 |
L1 |
32 |
34 |
40 |
42 |
DN |
N1-2=80 N3-4=50 N5-6=20 |
臥式
支座 |
A1 |
242 |
492 |
992 |
242 |
492 |
992 |
242 |
492 |
992 |
242 |
492 |
992 |
|
LA=250 H2=337 L2=265 K1=160 d1=20
f1=60 B=140 R=10 t=20 S1=10 |
立式支座 |
A=562 d=24 f=30 S=6 c=100 a=60 共2只 |
H1 |
88 |
L1 |
742 |
992 |
1492 |
742 |
992 |
1492 |
742 |
992 |
1492 |
742 |
992 |
1492 |
L |
952 |
1202 |
1702 |
952 |
1202 |
1702 |
952 |
202 |
1702 |
952 |
1202 |
1702 |
重量 |
Ф25 |
203 |
233 |
293 |
225 |
255 |
316 |
250 |
280 |
341 |
275 |
304 |
306 |
Ф19 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
H300型
參 數mm |
壓 力MPa |
0.6 |
1.0 |
1.6 |
2.5 |
管 長 |
1000 |
1500 |
1000 |
1500 |
1000 |
1500 |
750 |
1000 |
1500 |
750 |
1000 |
1500 |
接管 |
|
L0=100 h0=322.5 |
L1 |
32 |
34 |
40 |
44 |
DN |
N1-2=100 N3-4=65 N5-6=25 |
臥式
支座 |
A1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
LA=250 H2=337 L2=265 K1=160 d1=20
f1=60 B=140 R=10 t=20 S1=10 |
立式支座 |
A=562 d=24 f=30 S=6 c=100 a=60 共2只 |
H1 |
88 |
L1 |
992 |
1492 |
992 |
1492 |
992 |
1492 |
992 |
1492 |
1230 |
416 |
1230 |
416 |
1230 |
416 |
1230 |
416 |
324 |
416 |
348 |
440 |
367 |
459 |
424 |
516 |
- |
- |
- |
- |
- |
- |
- |
- |
|
L |
重量 |
Ф25 |
Ф19 |
H400型
參數mm |
壓力MPa |
0.6 |
1.0 |
1.6 |
2.5 |
管長 |
1000 |
1500 |
1000 |
1500 |
1000 |
1500 |
1000 |
1500 |
接管 |
L0 |
150 |
h0 |
363 |
364 |
366 |
366 |
L1 |
|
|
|
|
|
|
|
|
DN |
N1-2=150 N3-4=100 N5-6=25 |
臥式
支座 |
A1 |
292 |
792 |
292 |
792 |
292 |
792 |
292 |
792 |
H2 |
411 |
412 |
414 |
414 |
|
LA=350 L2=410 K1=280 d1=20 f1=60
B=140 R=10 t=20 S1=10 |
立式
支座 |
A |
754 |
|
758 |
|
766 |
|
766 |
|
|
f=60 S=10 c=140 a=120 共2只 |
H1 |
152 |
L1 |
992 |
1492 |
992 |
1492 |
992 |
1492 |
992 |
1492 |
L |
1302 |
1802 |
1302 |
1802 |
1302 |
1802 |
1302 |
1802 |
重量
(kg) |
Ф25 |
492 |
617 |
515 |
640 |
592 |
715 |
627 |
752 |
Ф19 |
- |
- |
- |
- |
- |
- |
- |
- |

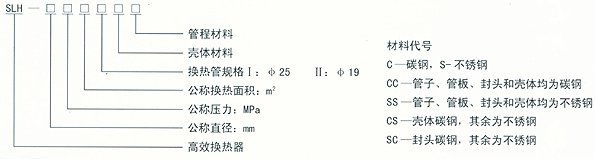

型號標注
標記示例
如公稱直徑為300，公稱壓力為1.0MPa，換熱面積為9m2，換熱管規格為ф19，材質：殼體為碳鋼，其余為不銹鋼的高效換熱器，其型號表示為：H300-1.0—911—CS
應用舉例
某廠PBT生產工藝中第一預縮聚換熱器原用光管式換熱器規格為21m2。采用高效換熱器后，換熱面積僅為3.6
m2，節能增效明顯。其物料參數如下：
1、管程：PBT預聚物 比重1.1t／m3，粘度1400cp，比熱0.65kcal／kg0C，導熱系數0.106kcal／m.h. 0C，流量15100kg／h，壓力0.7MPa，結垢系數0.0002m2．h0C／KJ，溫度從2400C至242.50C。
2、殼程：YD300導熱油密度840kg／m3，比熱0.63kcal／kg0C，導熱系數0.091kcal／m.h. 0C，粘度0.48cst，溫度從2700C降至2670C。
H型高效換熱器技術參數提交單
|
工作介質 |
溫度 |
工作壓力MPa |
粘度cp |
比熱
kcal/kg℃ |
導熱系數
kcal/m/h/℃ |
流量
kg/h |
結垢
系數 |
設備
材料
|
入口 |
出口 |
管程 |
|
|
|
|
|
|
|
|
|
|
殼程 |
|
|
|
|
|
|
|
|
|
|
N6 |
|
|
|
|
|
|
|
|
|
|
N5 |
|
|
|
|
|
|
|
|
|
|
N4 |
|
|
|
|
|
|
|
|
|
|
N3 |
|
|
|
|
|
|
|
|
|
|
N2 |
|
|
|
|
|
|
|
|
|
|
N1 |
|
|
|
|
|
|
|
|
|
|
符號 |
法蘭規格 |
法蘭標準 |
密封面形式 |
數量 |
用途 |
立式支座 |
2 |
/ |
換熱管
規格 |
Ф19 |
|
式管口方位： |
臥式支座 |
/ |
2 |
Ф25 |
|
名稱 |
立式 |
臥式 |
折流板
形式 |
上下 |
|
數量 |
左右 |
|
|
SLH型高效換熱器 |
工程名稱 |
|
|
|
|
設計 |
|
|
型號 |
|
設計項目 |
|
|
|
|
校核 |
|
|
位號 |
|
選用單位 |
|
|
|
|
日期 |
|
|
臺數 |
|
|
|
|
|
|
注：1、根據實際需要填寫或選擇表項。
2、所有接管法蘭均配對供應。
3、特殊要求可另附圖表及文字說明。
4、除本系列外，本公司還可為客戶設計、制造串聯套管式高效換熱器，效果十分理想。
|
